HUD：擋風玻璃上的透明儀表盤

根據世界衛生組織的統計，全球每年約有130萬人死于交通事故，其中94%是由人為失誤造成的。在城市道路上，以65公里的時速行駛時，駕駛員低頭看儀表盤1-3秒，相當于盲開18-54米。觸目驚心的數據背后，是傳統的汽車信息顯示方式與安全駕駛之間存在著天然的矛盾。

如果關鍵的駕駛信息能夠"懸浮"在前方道路上，讓駕駛員不必移開視線就能看到車速、導航指示，甚至是前方障礙物警告，會怎樣？這就是抬頭顯示器（Head-Up Display，簡稱HUD）。

這項技術的故事要從1960年的軍用航空說起。當時的戰斗機飛行員面臨著一個生死攸關的問題：在高速飛行和激烈戰斗中，哪怕低頭看儀表一秒鐘，都可能錯失戰機或陷入危險。于是，工程師們將關鍵信息投射到飛行員正前方的透明屏幕上，這就是HUD的前身。1988年，通用汽車收購休斯航天公司后，首次將這項軍用技術引入民用汽車，推出了第一款配備HUD的量產車型--Oldsmobile Cutlass Supreme Indy 500 Pace Car，一款專為紀念印第安納波利斯500英里大賽而打造的特別版轎車。但它的HUD系統還相當原始，只能在擋風玻璃上顯示簡單的數字車速，顯示區域也僅有巴掌大小。

然而，早期的汽車HUD遠沒有今天這般先進。它們面臨著諸多技術挑戰，例如顯示亮度不足、在強光下幾乎看不清；顯示內容單一，通常只有車速，且由于成本過于高昂，使其長期局限于豪華車型，這種局面一直持續到21世紀初。幾項關鍵技術的突破徹底改變了HUD的命運：

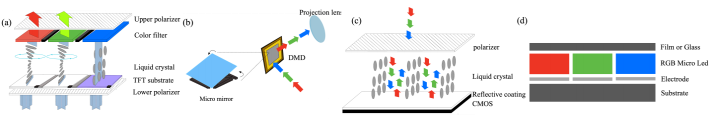

首先是顯示技術的革命。隨著手機和平板電腦的普及，LCD和LED技術實現了質的飛躍，不僅亮度大幅提升，成本也急劇下降。一塊車規級LCD顯示屏的價格從上千美元降到了幾百美元。

而更關鍵的是汽車電子架構的進化。在1990年代，汽車內部的電子系統就像是各自為政的信息孤島。速度傳感器歸儀表盤管，發動機數據歸發動機控制單元管。如果HUD想要顯示車速，就需要從速度傳感器單獨拉一根線；想顯示轉速，又得接入轉速表信號；想顯示導航信息，還得想辦法和導航系統對話。而21世紀初，一項技術改變了這一切——CAN總線（Controller Area Network，控制器局域網絡）。這項技術最初是為了解決汽車線束過于復雜的問題，卻意外地為HUD的普及鋪平了道路。CAN總線就像是給整棟樓裝了一套內部網絡。所有設備都連接到這個網絡上，任何信息都可以通過統一的語言在網絡中傳輸。這意味著HUD系統只需要接入CAN總線這一根網線，就能獲取整車的幾乎所有信息。而且這些數據都是標準化的，CAN總線上的數據有統一的格式，一家HUD供應商開發的產品，可以相對容易地適配不同品牌、不同型號的汽車。

隨著技術的進一步發展，汽車的電子架構也在不斷進化。從最初的CAN總線，到后來的FlexRay（更高速）、MOST（多媒體專用）、以太網（超高速），汽車內部的信息高速公路越修越寬。到了2010年代，一輛普通家用車內部的數據傳輸速度已經可以達到100Mbps以上，足以支持高清視頻的實時傳輸。

正是在這樣的背景下，HUD技術迎來了快速發展期，并逐漸形成了三個清晰的發展階段：

第一代：C-HUD（組合式HUD）

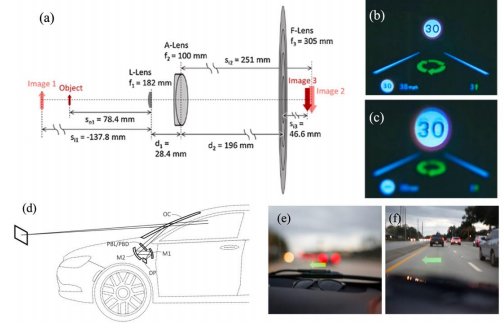

這代HUD的核心是一塊傾斜安裝在儀表臺上的半透明樹脂板，本質上就是一面半反半透的鏡子。其工作原理相當簡單：儀表臺內的小型投影儀向上投射圖像，經過這塊傾斜的透明板反射后進入駕駛員的眼睛。就像在玻璃窗上既能看到自己的倒影，又能看到窗外的風景一樣。

但這種設計無法實現遠距離成像，又由于缺少復雜的透鏡組來調節光路，虛擬圖像只能形成在玻璃板后方約2米的位置。駕駛員的眼睛仍然需要在遠處的道路和近處的顯示信息之間不斷調節焦距，而且這塊突出在儀表臺上的玻璃板，一旦發生碰撞，它很可能會脫落并造成二次傷害。

汽車工程師們開始思考：既然汽車本身就有一塊巨大的擋風玻璃，為什么不直接利用它呢？

第二代：W-HUD（風擋式HUD）

這個看似簡單的想法，實施起來卻充滿挑戰。擋風玻璃雖然是現成的，但它可不是為顯示圖像而設計的，它是弧形的、傾斜的，而且每款車的曲率都不相同。如何在這樣一個不規則屏幕上投射出清晰、不變形的圖像？

答案是自由曲面反射鏡技術。通過一種特殊形狀的鏡子，能夠預先矯正圖像的變形。眼鏡能矯正視力，而這面特殊的鏡子能夠補償擋風玻璃造成的光學畸變。

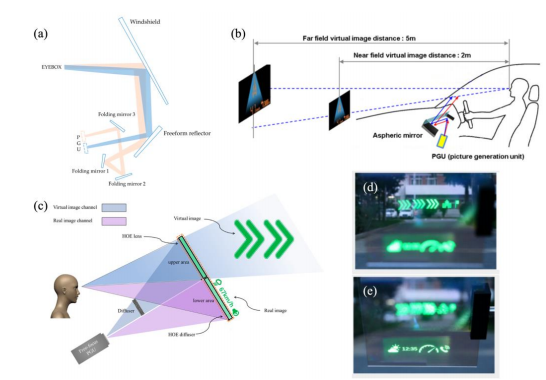

位于儀表臺深處的投影單元（PGU）發出圖像，經過第一面平面鏡改變光路方向，再通過自由曲面鏡放大并矯正圖像，最后投射到擋風玻璃上。擋風玻璃的內表面就像一面微弱的反射鏡，將部分光線反射進駕駛員的眼睛，而大部分光線則透過玻璃，不影響對外界的觀察。

這種設計使得虛擬圖像的距離延伸到了4-5米，雖然還不能完全與路面融合，但已經大大減少了眼睛的調焦負擔。其次，顯示區域擴大了3-4倍，不再局限于顯示簡單的數字，而是能夠呈現圖形化的導航箭頭、來電顯示。

第三代：AR-HUD（增強現實HUD）

在介紹AR-HUD之前，你或許已經看到了一個熟悉的概念：增強現實AR。不同于VR（虛擬現實）創造一個完全虛擬的世界，AR是在真實世界的基礎上疊加一層數字信息。例如一些手機上的各種AR應用，用手機拍照時可以添加的虛擬貼紙、能看到家具擺放效果的裝修軟件。虛擬的元素看起來就像真的存在于現實世界中。

AR技術的核心在于兩個字：融合。它需要精確地識別現實環境，計算出虛擬物體應該出現的位置、大小和角度，然后將其無縫地嵌入到真實場景中。如果能把這種技術應用在駕駛上，讓導航信息不再是抽象的箭頭和數字，而是直接畫在真實的道路上呢？

但從想法到現實，挑戰重重。手機AR只需要處理一塊幾英寸的屏幕，而汽車AR-HUD要在整個駕駛視野中實現虛實融合。手機可以隨時調整角度和距離，而駕駛員的視角是相對固定的。如何讓虛擬信息在高速行駛、顛簸路況下依然穩定地貼在道路上？如何確保在強烈陽光下圖像依然清晰可見？這些都是AR-HUD必須解決的難題。

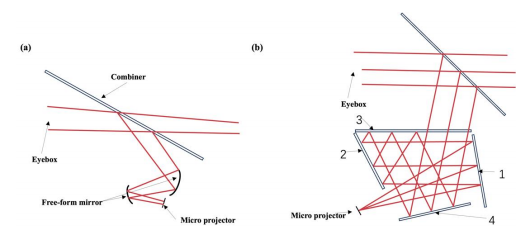

工程師們讓光線在系統內部多次反射，像折紙一樣把長長的光路折疊起來。一個典型的AR-HUD，其內部光路總長度可能超過1.5米，但通過多次反射，整個系統可以裝進一個鞋盒大小的空間。

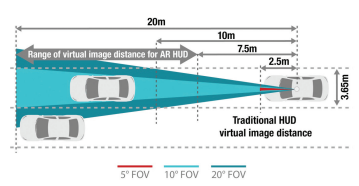

但光路折疊只解決了體積問題，更大的挑戰是成像距離。傳統HUD的虛像只能投射到5米左右，而AR-HUD需要達到20米甚至更遠,不僅要照得更遠，光斑還不能散開，圖像必須保持清晰。

為了實現這個目標，AR-HUD采用了自由曲面反射鏡。每一個點的曲率都不相同，能夠同時完成三項任務：放大圖像、矯正畸變、調整焦距。AR-HUD的放大倍數高達30倍，這也意味著進入系統的陽光也會被放大30倍，工程師們在光學表面鍍上特殊的薄膜，它只反射顯示所需的特定波長，而讓大部分陽光直接透過。同時，系統會根據環境光強度智能調節顯示亮度，確保無論是正午的烈日還是夜晚的暗光，圖像都清晰可見。

光學系統只是硬件基礎，讓AR-HUD活起來的是背后的智能算法。系統需要實時獲取車輛位置、識別道路環境、計算虛擬圖像的準確位置。前視攝像頭、毫米波雷達、GPS定位、高精地圖……所有傳感器的數據在此匯聚，經過每秒上億次的運算，才能讓虛擬的導航線穩穩地貼在真實道路上。

站在技術發展的十字路口，HUD的未來充滿無限可能。光波導技術有望將整個系統壓縮到一本書的厚度，讓每一輛車都能輕松配備；全息投影可能實現真正的3D立體顯示，虛擬信息將不再局限于一個平面；而隨著自動駕駛技術的成熟，HUD或許會成為人與智能汽車溝通的主要界面，在擋風玻璃上展現一個全新的信息世界。

參考文獻

[1] Mike Firth. Introduction to automotive augmented reality head-up displays using TI DLP? technology[R]. Texas Instruments, 2019.

[2] Chen Zhou, Wen Qiao, Jianyu Hua, Linsen Chen. Automotive Augmented Reality Head-Up Displays[J]. Micromachines, 2024, 15(4): 442.
